Smarthome Zentrale mit ArduiTouch Teil 3  - Aktor Device mit D1Mini und Relais - AZ-Delivery

Diesmal wollen wir unser SmartHome um ein passives Gerät erweitern, das mit einem Relais dazu geeignet ist auch Steckdosen oder Netzverbraucher zu schalten. Wir verwenden wieder einen D1Mini zusammen mit einem Relais-Modul. Die Schaltung dazu ist sehr einfach.



Sketch:



//library for WiFi
#include <ESP8266WiFi.h>

//library for the used message protocol
#include "AT_MessageBuffer.h"

//library for ESP Now
extern "C" {
  #include <espnow.h>
}

//SSID to search for
#define GW_SSID "ATSmartHome"

//flag to switch debug messages on
#define DEBUG true

#define SEND_TIMEOUT 2000  // 2 Sekunden timeout

#define INTERVALL 10000 //intervall = 10 seconds

//define channels for the relais
#define CHANNEL_RELAIS 0

//Pins to connect the sensors
#define RELAIS_PIN 2 //GPIO2

//Data structure to save server MAC address
//and a checksum inRTC memory
struct MEMORYDATA {
  uint32_t crc32; //checksum for validation
  uint8_t mac[6];
};

//MAC address and WLAN channel
MEMORYDATA statinfo;
//time when last sent
uint32_t last_sent = 0; //Timestamp for last sent
uint8_t relais_status = 0; //current status of the relais
String mymac; //own mac address

//we have two message buffers for send and receive
AT_MessageBuffer sendmsg;
AT_MessageBuffer rcvmsg;

//write server MAC and checksum to RTC memory
void UpdateRtcMemory() {
    uint32_t crcOfData =AT_CalculateCRC32(((uint8_t*) &statinfo) + 4, sizeof(statinfo) - 4);
    statinfo.crc32 = crcOfData;
    ESP.rtcUserMemoryWrite(0,(uint32_t*) &statinfo, sizeof(statinfo));
}

//search for the access point
void ScanForSlave() {
  bool slaveFound = 0;

  int8_t scanResults = WiFi.scanNetworks();
  // reset on each scan

  if (DEBUG) Serial.println("Scan done");
  if (scanResults == 0) {
    if (DEBUG) Serial.println("No WiFi devices in AP Mode found");
  } else {
    if (DEBUG) Serial.print("Found ");
    if (DEBUG) Serial.print(scanResults);
    if (DEBUG) Serial.println(" devices ");
    for (int i = 0; i < scanResults; ++i) {
      // Print SSID and RSSI for each device found
      String SSID = WiFi.SSID(i);
      int32_t RSSI = WiFi.RSSI(i);
      int32_t chl = WiFi.channel(i);
      String BSSIDstr = WiFi.BSSIDstr(i);

      if (DEBUG) {
        Serial.print(i + 1);
        Serial.print(": ");
        Serial.print(SSID);
        Serial.print(" /");
        Serial.print(chl);
        Serial.print(" (");
        Serial.print(RSSI);
        Serial.print(")");
        Serial.println("");
      }
      delay(10);
      // Check if the current device starts with ATSmartHome`
      if (SSID == GW_SSID) {
        // SSID of interest
        if (DEBUG) {
          Serial.println("Found a Slave.");
          Serial.print(i + 1); Serial.print(": "); Serial.print(SSID); Serial.print(" ["); Serial.print(BSSIDstr); Serial.print("]"); Serial.print(" ("); Serial.print(RSSI); Serial.print(")"); Serial.println("");
        }
        int mac[6];
        // get the server MAC and save to RTC memory
        if ( 6 == sscanf(BSSIDstr.c_str(), "%x:%x:%x:%x:%x:%x%c",  &mac[0], &mac[1], &mac[2], &mac[3], &mac[4], &mac[5] ) ) {
          for (int ii = 0; ii < 6; ++ii ) {
            statinfo.mac[ii] = (uint8_t) mac[ii];
          }
          UpdateRtcMemory();
        }

        slaveFound = 1;
        //no more search after AP was found
        break;
      }
    }
  }


  if (DEBUG) {
    if (slaveFound) {
      Serial.println("Slave Found, processing..");
    } else {
      Serial.println("Slave Not Found, trying again.");
    }
  }

  // release RAM
  WiFi.scanDelete();
}

void sendData() {
  uint8_t buf[100]; //buffer for esp
  uint8_t sz = 100;
  //clear message buffer
  sendmsg.clear();
  if (DEBUG) {
    Serial.println("Sende "+mymac);
  }
  sendmsg.setId(mymac);
  //add current relais status as a boolean message to the buffer
  sendmsg.addSwitchOut(relais_status != 0,CHANNEL_RELAIS);
  //fill the buffer and send the content to the control center
  if (sendmsg.fillBuffer(buf,&sz)) esp_now_send(NULL, buf, sz);
  //remember the time to calculate interval
  last_sent=millis();
}

//callback on receive messages from ESP-Now
void readESPNow(uint8_t *mac_addr, uint8_t *r_data, uint8_t data_len) {
  ATDATAPACKET data;
  uint32_t newstatus;
  //copy received data into receive message buffer
  rcvmsg.readBuffer(r_data);
  if (mymac.equalsIgnoreCase(rcvmsg.getId())) {
    //accept only messages for this device
    if (rcvmsg.getPackets() > 0) {
      //did we get a data packet
      data = rcvmsg.getData(0);
      if (DEBUG) {
        Serial.printf("Got data for channel %i  value %i \n",data.channel, data.value[0]);
      }
      if (data.channel == CHANNEL_RELAIS) {
        //if the data were for the right channel set the new status
        newstatus = data.value[0];
        if (newstatus != relais_status) {
          //if the status has changed we export it to the relais
          relais_status = newstatus;
          digitalWrite(RELAIS_PIN,relais_status);
          if (DEBUG){
            Serial.printf("Relais status = %i\n",relais_status);
          }
        }
      }
    }
  }
}

void setup() {

  if (DEBUG) {
    Serial.begin(115200);
    Serial.println("Start");
  }
  pinMode(RELAIS_PIN,OUTPUT);
  digitalWrite(RELAIS_PIN,relais_status);
  //get local MAC address to use it as device id
  mymac = WiFi.macAddress();
  if (DEBUG) {
    Serial.print("My MAC address = ");
    Serial.println(mymac);
  }
  ESP.rtcUserMemoryRead(0, (uint32_t*) &statinfo, sizeof(statinfo));
  if (DEBUG) Serial.println("RTC Done");
  uint32_t crcOfData = AT_CalculateCRC32(((uint8_t*) &statinfo) + 4, sizeof(statinfo) - 4);
  WiFi.mode(WIFI_STA); // Station mode for esp-now aktor node
  if (DEBUG) Serial.println("WifiMode");

  if (statinfo.crc32 != crcOfData) { //if checksum different we do not have a valid server MAC
    if (DEBUG) Serial.println("Scan for slave");
    ScanForSlave();
    //for (uint8_t i = 0; i<6;i++) statinfo.mac[i] = gwmac[i];
    if (DEBUG) {
      Serial.printf("This mac: %s, ", WiFi.macAddress().c_str());
      Serial.printf("target mac: %02x%02x%02x%02x%02x%02x", statinfo.mac[0], statinfo.mac[1], statinfo.mac[2], statinfo.mac[3], statinfo.mac[4], statinfo.mac[5]);
    }
  }
  if (esp_now_init() != 0) {
    if (DEBUG) Serial.println("*** ESP_Now init failed");
    ESP.restart();
  }
  //ESP Now Controller
  WiFi.setAutoConnect(false);
  esp_now_set_self_role(3); //(ESP_NOW_ROLE_CONTROLLER);
  uint8_t ch = esp_now_get_peer_channel(statinfo.mac);
  if (DEBUG) Serial.printf("Channel = %i\r\n",ch);
  //initialize Peer data
  int res = esp_now_add_peer(statinfo.mac, ESP_NOW_ROLE_CONTROLLER, 1, NULL, 0);
  if (res==0) Serial.println("Successful paired");
  //register callback
  esp_now_register_recv_cb(readESPNow);
}

void loop() {
  //send messages to the control center on a regular base
  if ((millis() - last_sent) > INTERVALL) {  //intervall to send data change this if required
    sendData();
  }
}





Für das Programm benötigt die ESP8266Wifi.h und die espnow.h Bibliothek für den ESP8266. Zusätzlich wird noch die Bibliothek ATMessageBuffer für SmartHome benötigt.

 Auch die SmartHome Zentrale muss mit den neuesten Bibliotheken ATMessagebuffer, ATSmartHome und TouchEvent kompiliert werden. In den Beispielen zu ATSmartHome findet ihr auch obigen Sketch.

Nachdem die Programme ESP8266Switch und ATSmartHome aus den Beispielen der AT_SmartHome Bibliothek kompiliert  und auf den D1Mini bzw. auf den ArduiTouch hochgeladen wurden, sollte zuerst auf der SmartHome-Zentrale das FileSystem formatiert werden, dasich die Datenstruktur des Konfig-Files bei diesem Update geändert hat. Das ist aber weiter nicht schlimm da wir in den bisherigen Versionen noch keine manuellen Einstellungen vornehmen konnten.

Nach einem Reset der Zentrale und dem Start des D1Mini sollte dessen MAC-Adresse im unteren blauen Balken angezeigt werden.

Ein Doppelklick auf diesen Balken bringt uns auf die Registrierungsseite.

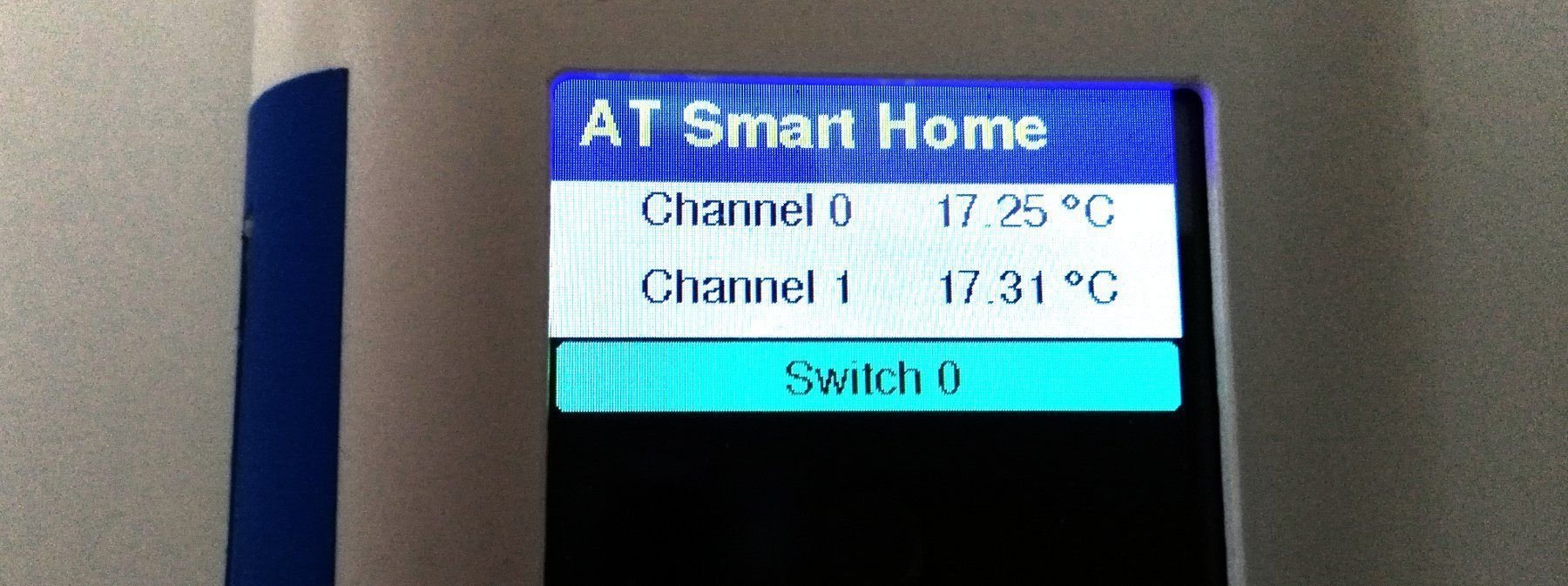

Nach einem Doppelklick auf Registrieren wechselt das Display zurück zur Hauptseite und wir sollten folgendes Bild sehen.

Wenn man diesen Button kurz berührt sollte das Reais einschalten und mit einer weiteren kurzen Berührung wieder ausschalten. Die Hintergrundfarbe des Buttons wechselt dabei von grau auf hell grün.

Man kann natürlich beide Module Sensor und Switch gleichzeitig benutzen (Siehe Titelbild).

Viel Spaß beim ausprobieren und experimentieren.
