Description

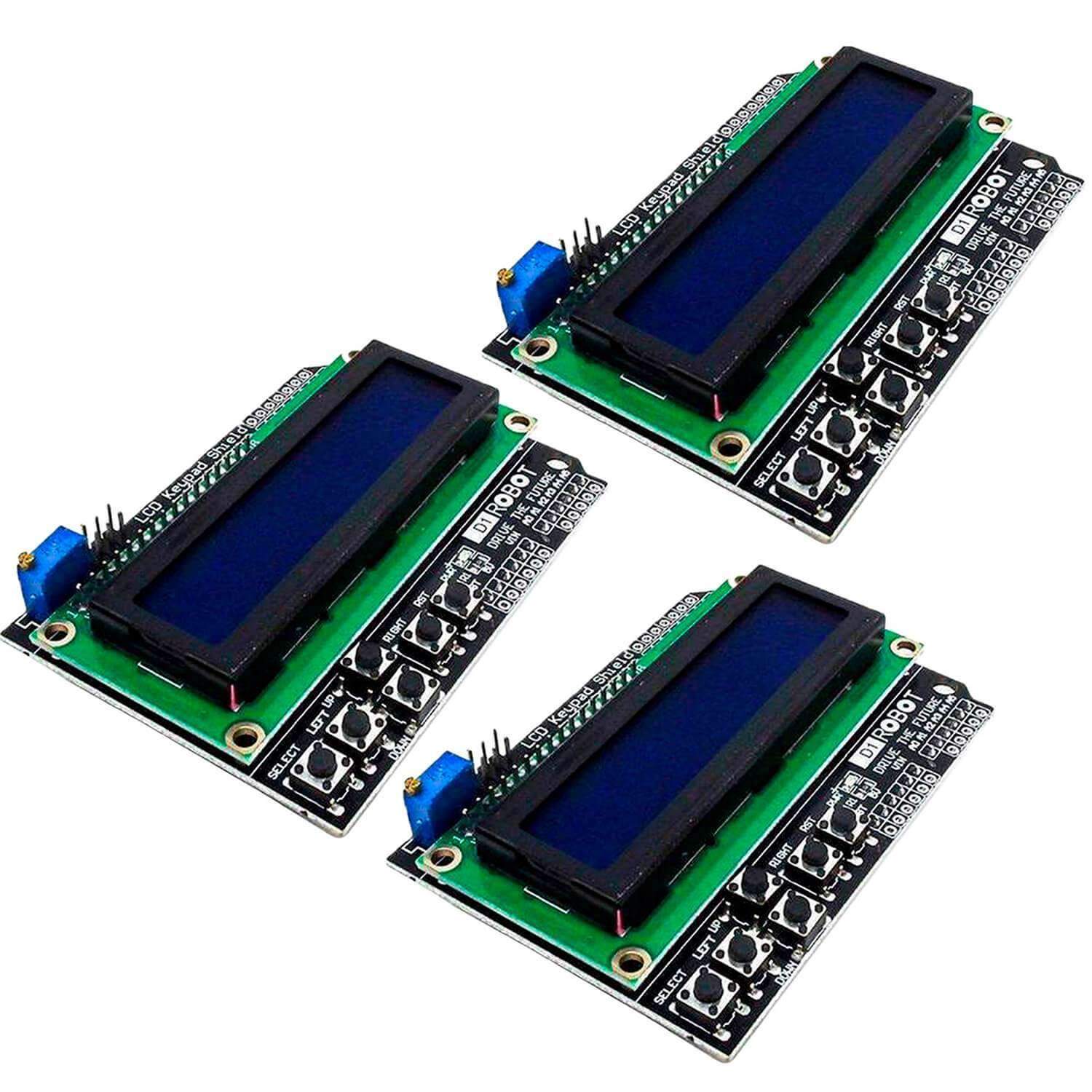

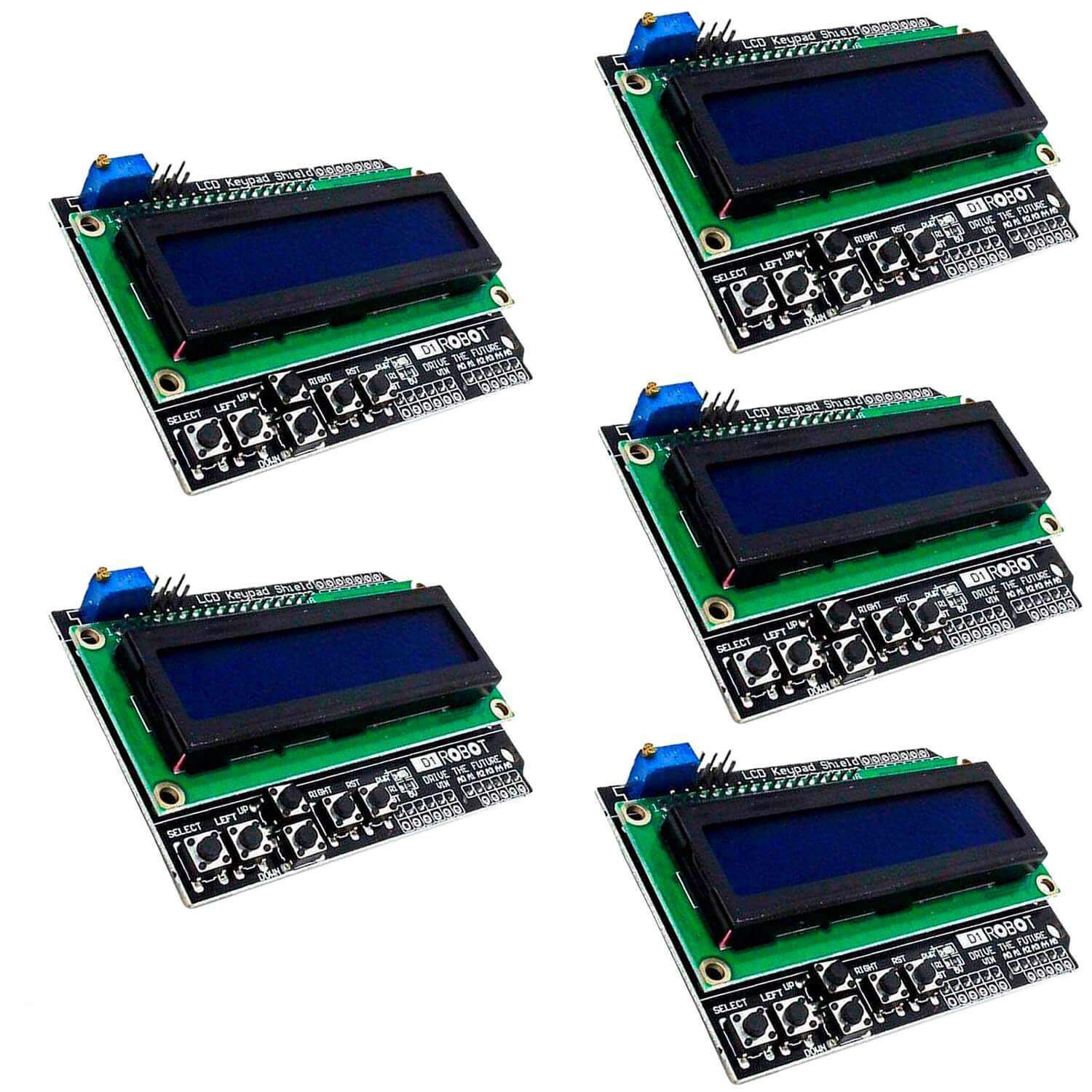

Ce module d'écran AZ-Delivery est idéal pour l'affichage de la sortie d'une carte microcontrôleur.

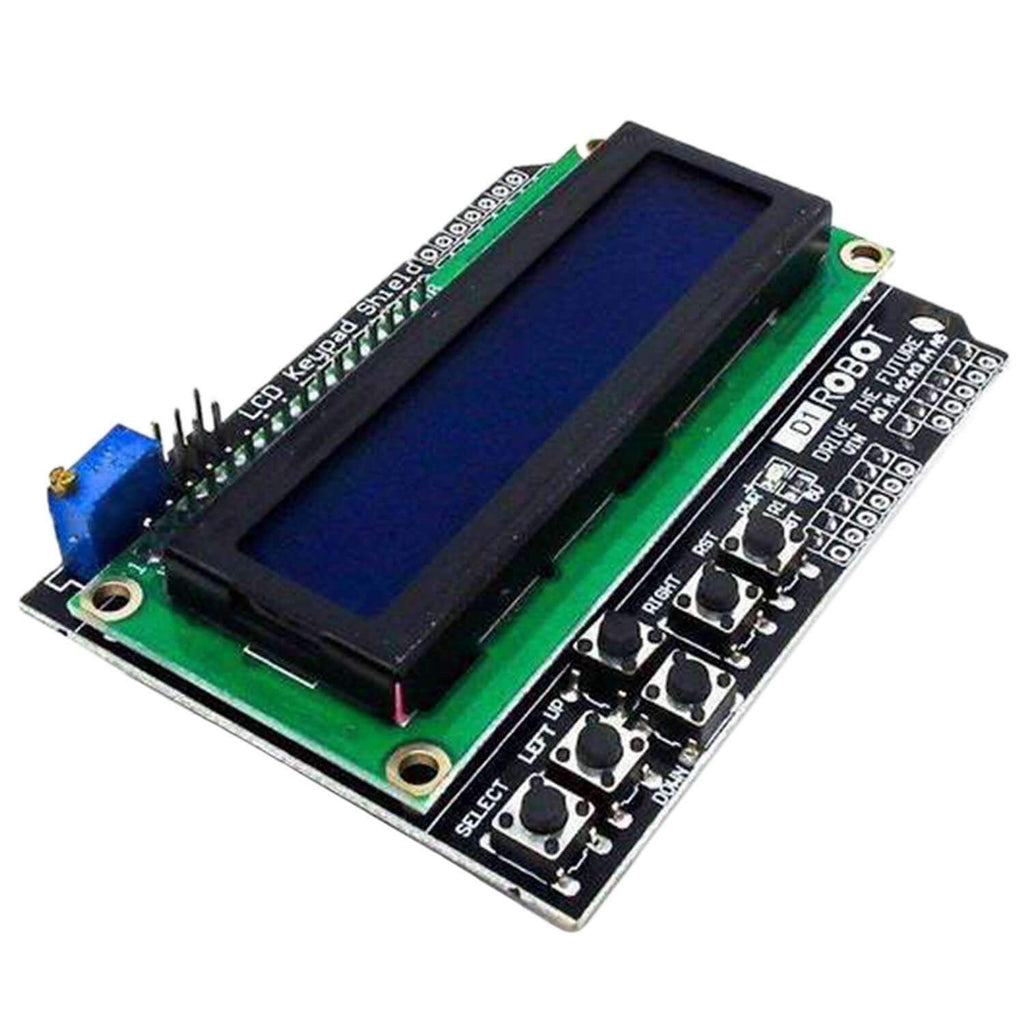

La carte dispose d'un afficheur à 2 lignes de 16 caractères chacune (écriture blanche sur fond bleu), et de 6 boutons poussoirs pour la saisie.
L'interface LCD nécessite les connecteurs 4, 5, 6, 7, 8, 9 et 10.
Les touches sont lues via un réseau de résistances sur la broche d'entrée analogique A0.
Vous pouvez contrôler un total de 6 pilotes et le même nombre d'écrans, grâce à l'adresse I2C configurable.
Le cavalier et le potentiomètre permettent également de contrôler le rétroéclairage ou le contraste de l'écran indépendamment du code.
L'affectation des broches du module LCD est décrite dans l' Ebook. Le programme microcontrôleur peut être réinitialisé avec le bouton RST.
Caractéristiques:
✔️ Taille: 80 mm x 58 mm
✔️ Tension de fonctionnement: 5V
✔️ Broches d'E / S disponibles étendues
Avec notre écran LCD-Keypad Shield, vous obtenez un affichage avec tous les éléments de commande dans un seul module ! Idéal pour réaliser des projets à court terme ou pour développer des menus.
