Wer misst, misst Mist!<br>Digitales Multimeter Kit - DIY 830T - AZ-Delivery

Chi non l'ha già fatto, qualche errore, misuratore tirato e poi questo: I valori non possono essere giusti. Sì, allora hai misurato di nuovo la merda. Ma spesso trovi rapidamente il tuo errore.

Pertanto, non fa mai male avere un secondo dispositivo di misura per l'ispezione. E non sarebbe ancora bello costruirlo da soli? Beh, sviluppare uno strumento di misura da soli è un po 'più difficile, ma abbiamo un kit nel negozio per questo.

Kit multimetro digitale

Così si può usare per assemblare il proprio strumento di misura.

Qui nel blog spieghiamo i singoli passaggi.

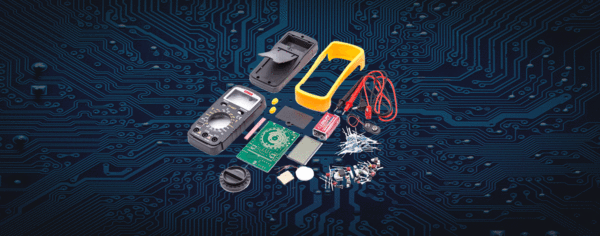

Prima di iniziare con il kit, controlliamo se tutto è incluso:



È molto utile ordinare i resistori in anticipo:

Questa tabella del livello di resistenza ti aiuta a fare questo:



Colore anello 1o Anello 2o Anello 3Anello (moltiplicatore) 4. Anello (tolleranza)
Sw Nero 0 0 - -
Fra' Marrone 1 1 × 10 1 %
Rt Rosso 2 2 × 100 2 %
O Arancione 3 3 × 1000 -
Ge Giallo 4 4 × 10000 -
Gn Verde 5 5 × 100000 0,5 %
Beato Blu 6 6 × 1000000 0,25 %
Vi Viola 7 7 × 10000000 0,1 %
Gr Grigio 8 8 - -
Ws Sapere 9 9 - -
Dg Oro - - × 0,1 5 %
Suor Argento - - × 0,01 10 %



Particolare attenzione deve essere prestata agli anelli di tolleranza!

1 0,99 x 0,5% R10 (in tiola Sw Ws Ws Suor Gn
1 9" -0.5% R8 Ws Sw Sw Suor Gn
1 90" -0.5% R28 (in tiondo di R2 Ws Sw Sw Dg Gn
1 100" -0.5% R29 Fra' Sw Sw Sw Gn
2 900" -0.5% R17, R20 Ws Sw Sw Sw Gn
1 9k x 0,5% R21 (in modo instato Ws Sw Sw Fra' Gn
1 90k x 0.5% R22 Ws Sw Sw Rt Gn
1 352k x 0,5% R23 O Gn Rt O Gn
1 548k x 0,5% R27 Gn Ge Gr O Gn
1 36" -1% R9 O Beato Sw Dg Fra'
1 360" -1% R11 (in via rha 11) O Beato Sw Sw Fra'
1 1k x 1% R5 Fra' Sw Sw Fra' Fra'
3 10k x 1% R6, R16, R30 Fra' Sw Sw Rt Fra'
1 33k x 1% R7 O O Sw Rt Fra'
2 47k x 5% R25, R36 Ge Vi Sw Rt Dg
1 120k x 5% R1 Fra' Rt Sw O Dg
9 220k.5% R4, R12, R13, R14, R19, R18, R24, R33, R35 Rt Rt Sw O Dg
2 470k.5% R2, R31 Ge Vi Sw O Dg
1 1M. . . . . . . . . . R3 Fra' Sw Sw Ge Dg
2 2M. . . . . . . . . . R15, R26 Rt Sw Sw Ge Dg
1 90" -5% R34 Ws Sw Sw Dg Dg



Dopo aver ordinato le nostre resistenze, iniziamo a saldare.

Iniziamo con i resistori R1, R36, R35, R33 in alto a destra e con R14, R13, R12, R24 in alto a sinistra, perché sono saldati sdraiati.

Tutti i resistore rimanenti sono saldati nelle posizioni corrette secondo la tabella sopra, ma non sdraiati, ma in piedi. Come si può vedere nella foto R3.

Questo viene fatto con tutte le altre resistenze. Fino alla fine tutte le resistenze sono state saldati.

Dopo i resistori, smistiamo i componenti rimanenti:

Iniziamo con i condensatori:

Etichetta Valore Stampare
C1 100pF (100pF) 101
C7 220pF (220pF) 221
C2, C4, C5, C6 100pF (100pF) 104J
C3 220nF (in via 220nF) 224J
C8 1-F 105



Dopo i condensatori che montiamo i transistor (Q1 - 9013, Q2 - 9015), il diodo (1N4007), il teramistore (R32 x 4B DM) e il potenziatore (VR1 - 200)

Nella fase successiva, saldare il supporto del fusibile, la clip della batteria 9V (senza la batteria collegata) e l'altoparlante Piezzo (B) .

Si consiglia di collegare l'altoparlante Piezzo con nastro adesivo a due lati (o simile) alla scheda.

Ora i 3 contatti di misurazione possono anche essere saldati, questi possono essere facilmente posizionati quando si salda direttamente nell'alloggiamento. ALTRO ATTENZIONE: Il metallo drena il calore molto bene, non saldare troppo a lungo, altrimenti l'alloggiamento di plastica si scioglierà !!!



Ultimo ma non meno importante, saldare i 2 interruttori e la striscia di presa sul retro.



Ora abbiamo finito il lavoro di saldatura e può andare all'assemblaggio.

Per prima cosa prendiamo la parte anteriore della cassa e mettiamo il display nella finestra e sopra di esso sul lato inferiore, mettiamo la striscia di gomma conduttiva.

A destra ea sinistra accanto all'interruttore del selettore rotondo ci sono 2 fori, in questi arrivano le 2 molle, su cui sono posizionate le 2 palle.



Quindi mettiamo con attenzione l'interruttore del selettore sulle 2 sfere nel cut-out designato e anche posizionare i 2 piccoli pulsanti gialli negli incavi sotto il display.

Con attenzione ora mettiamo la scheda sull'alloggiamento e cerchiamo di non spostare l'interruttore del selettore e colpire tutti i fori nel mezzo. Se tutto è posizionato correttamente, avvitiamo la scheda nell'alloggiamento con 6 viti.

Abbiamo premuto la gomma sul display e abbiamo premuto l'interruttore del selettore sulle palle.

Ora abbiamo impostato il contatore a 20V per esempio, al fine di essere in grado di eseguire una calibrazione. Colleghiamo una batteria al misuratore aperto. Ora misuriamo la tensione di un'altra batteria (ad esempio 9V) con un altro misuratore. Ricordiamo questa tensione e la misuriamo con il nostro nuovo strumento di misura. Se la tensione ora differisce, possiamo impostarla con il potentiometro sul retro fino a quando la tensione viene visualizzata in modo identico all'altro misuratore.

Se abbiamo calibrato il misuratore, possiamo rimuovere la batteria e assemblare l'alloggiamento pronto. Per fare questo, infilare la batteria clip attraverso il foro nel vano batteria e avvitare l'alloggiamento insieme.

Ora avete assemblato il vostro metro. Vi auguriamo un sacco di divertimento e successo nei vostri progetti e il contatore sarà sicuramente il vostro buon compagno.
