Beschreibung
AZ-Delivery Prototype Lochrasterplatinen Kit kompatibel mit MEGA2560 R3. Das Modul ist nicht verlötet, so ist es flexibler einsetzbar. Dieses Kit enthält alle Elemente für eine umfangreiche Anwendungen.
![](https://cdn.shopify.com/s/files/1/1509/1638/files/1_065272cf-700e-4fc5-88b9-619779a72402_480x480.jpg?v=1653380533)

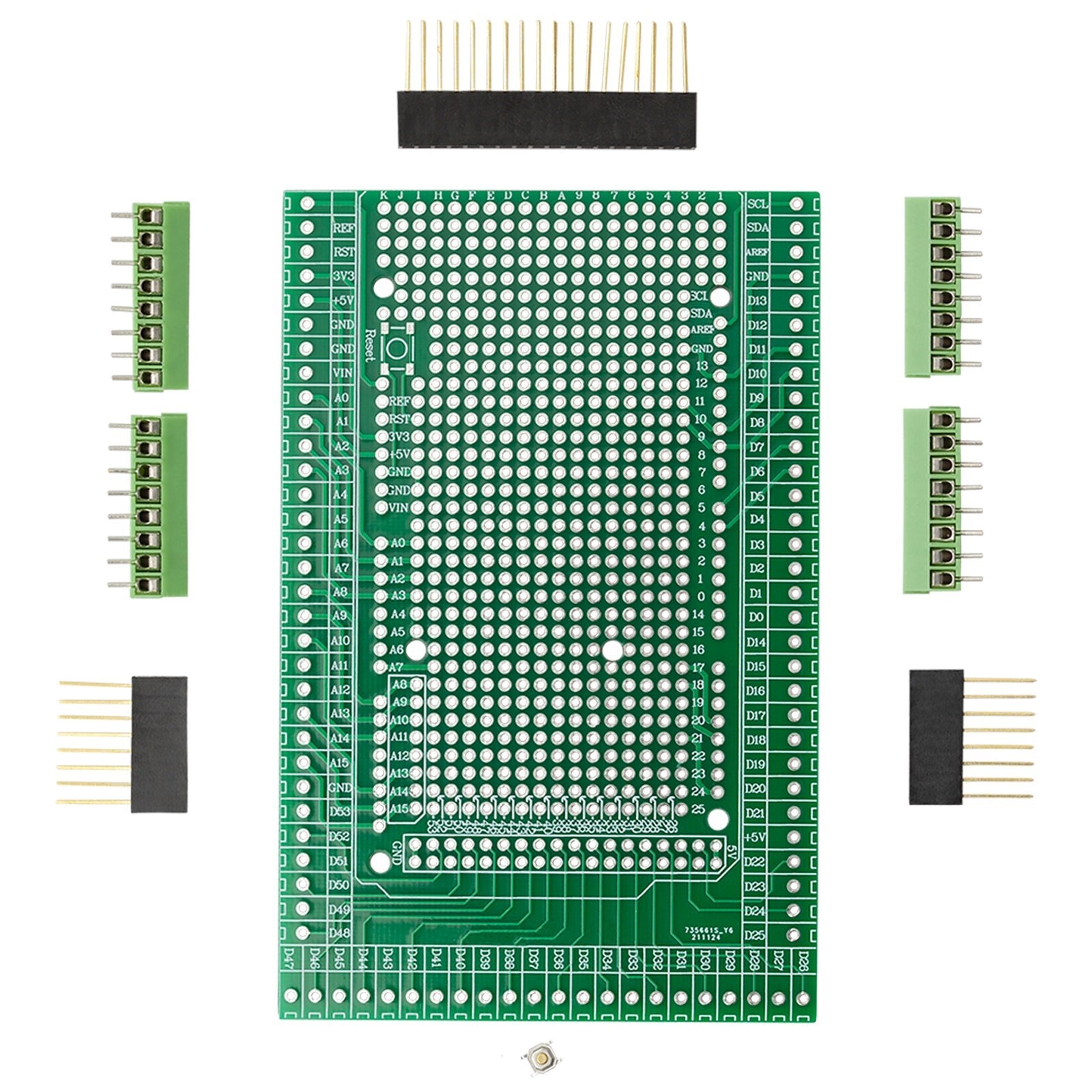

Liste der Komponenten des Bausatzes
- Prototyping Leiterplatte
- Schraubterminals
- Buchsenleisten
Technische Daten
PCB | Zwei Kupferschichten. |
Größe: 120mm x 78mm. | |
Raster: 2,54 mm. Lochdurchmesser: 0,8mm. | |
Klemmenblock | Raster: 3,5 mm. Lochdurchmesser: 1,2 mm. |
Pins: 84 (3-polig x 24 Stück, 2-polig x 6 Stück). | |
Drahtbereich: 26~16AWG, Bandlänge 5mm, M2 Schraube, | |
Buchsenleiste | Schritt 2,54 mm. |
Reihen: Einzelreihe 10-polig x 1 Stück; Einzelreihe 8-polig x 5 Stück; Doppelreihe 18-polig x 1 Stück. | |
Gewicht: 73g |
![](https://cdn.shopify.com/s/files/1/1509/1638/files/2_0d7f3b6f-cadc-4b9d-823d-8d0f332c3241_480x480.jpg?v=1653380570)
Aktualisierte Version
AZ-Delivery bietet dieses Produkt auch komplett montiert an, was Ihnen das Leben leichter machen kann. Sie erhalten ein Produkt, das sofort einsatzbereit ist.
![](https://cdn.shopify.com/s/files/1/1509/1638/files/3_360bbced-af71-4a2e-977b-89b19a0ca3bf_480x480.jpg?v=1653380592)
Quick-Start-Guide
Wir bieten eine umfangreiche E-Book-Bibliothek, regelmäßige Blog-Einträge mit spannenden Projekten, sowie eine aktive Kunden-Community.
