Beschrijving

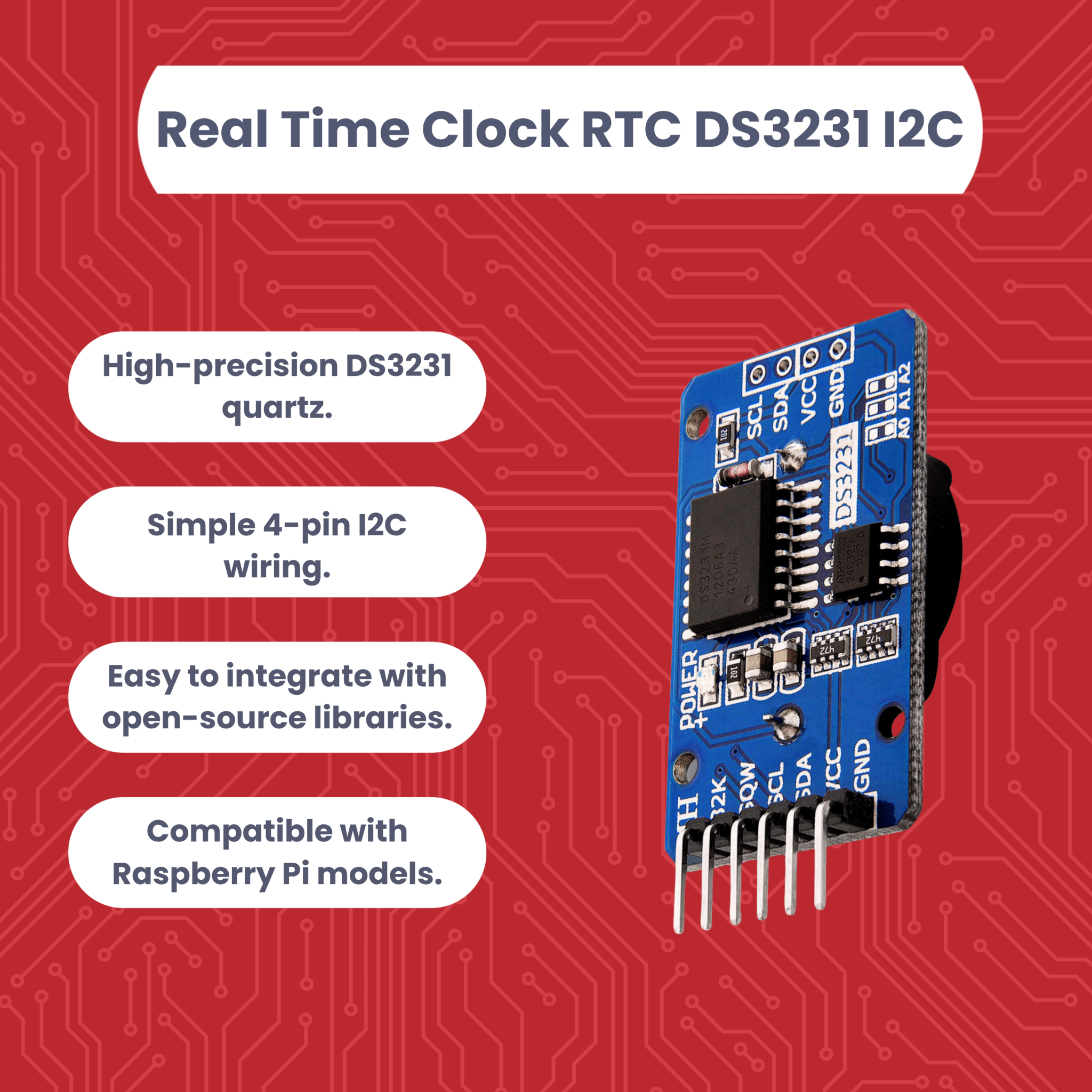

De AZDelivery RTC-module met DS3231-chipset wordt niet alleen gekenmerkt door zijn zeer nauwkeurige klokkristal, maar er is ook elke minuut een meting van de temperatuur om de oscillator voor correctiedoeleinden aan te passen. Dankzij de meegeleverde knoopcel en geïntegreerde EEPROM blijft de tijd ook bij stroomuitval behouden.
Bedrading is heel eenvoudig dankzij de gebruikte I2C-bus en het IIC-adres kan op natuurlijke wijze worden gewijzigd. Een extra uitgang voor het 32kHz-signaal is ook beschikbaar en kan worden geactiveerd via een register. De RTC is neerwaarts compatibel en kan ook worden gebruikt met de bibliotheek voor de DS1302.
Bijzonderheden:
-
De real-time klok biedt programmeerbare tijd-van-dag alarmen en een kalender die kan worden ingesteld op een blokgolf-uitgang. Adres en gegevens worden serieel verzonden via een bidirectionele I2C-bus.
-
De module houdt de tijd bij, zelfs als deze niet wordt gevoed. Het heeft een ingebouwde 3 V-batterij die constant de tijd bijwerkt.
-
De geïntegreerde oscillator verbetert de nauwkeurigheid van de module op lange termijn.
Technische specificaties:
Tijd-van-dag alarm: | 2 |
Communicatie-interface: | I2C |
Voedingsspanning: | 3,3V |
Programmeerbaar signaal: | 32kHz [output] |
Bedrijfstemperatuur: | 0 to +70 ℃ |
Dimensies: | 34mm x 23mm x 18mm |
Gewicht: | 8 g |
Geheugenkaart: | AT24C32 |
Klokchip: | DS3231 RTC |
Digitale temperatuursensor: | ±3°C nauwkeurigheid |
